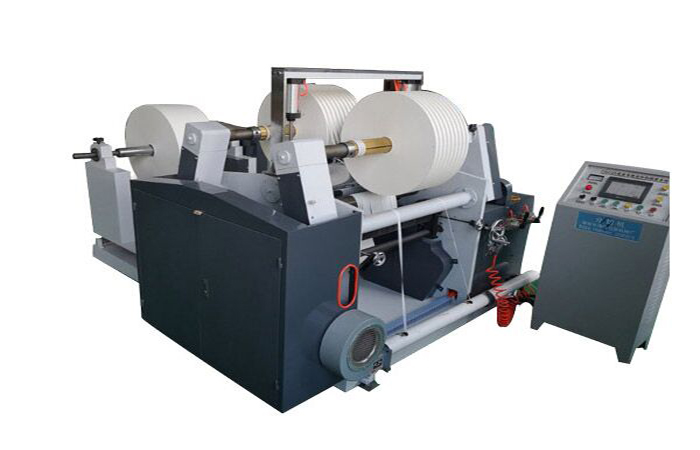

本機由糾偏放卷機構、分切機構、收卷機構、傳動機構以及電器控製等組成。設備有效寬度700MM，機械速度180M/min。

（一）放卷機構

該機構設有手動縱橫向調偏，可消除原料兩端因薄厚或紙芯不圓所致的張力不一及起皺。

采用高線性磁粉製動器作為放卷張力執行元件，輸出扭矩均衡，可將張力波動降低到最低狀態。

1.放卷規格：幅寬最大700mm，φ直徑1000mm

2.紙管夾緊方式：氣脹軸夾緊

規格：氣脹軸3in 1根

充氣槍 1把

3.張力控製：閉環張力控製。

輸出控製：200N.M磁粉製動器

4.糾偏執行：由光電眼跟蹤基材，糾偏控製器給定信號，電機拖動滾珠絲杠執行。

規格：光電眼 1隻

直線軸承 2件

糾偏機構 1台

光電眼微調 2套


（二）分切機構

該機構采用硬質合金高精度圓盤碟形刀（分切鋁箔，紙張等比較厚的材料）或（和）直刀分切（分切一般塑料薄膜），切口齊整，壽命長，分切上下刀軸經過調寬處理，上下刀軸之間由齒輪進行速度匹配。旋轉手輪實施下刀，繼續轉動可實現自動靠刀。

1.刀軸：上、下刀軸 各1根

2.鎖緊裝置：具有快速靠刀裝置，能夠鎖緊上刀軸，避免上下刀脫離或移動而造成的分切質量問題。

規格： 搖臂 1副

鎖緊軸 1根

配合齒輪 1對

蝸輪蝸杆副 1副

3．排廢料：用高壓風機通過吹料管導流，把廢邊料排除

規格： 風機1台

風管1根

4.主牆板：使用鋼板牆板，有效減震，有利機器高速平穩作業。

規格：30MM

5.導向輥：表麵鍍鉻，拋光處理。

規格：φ80×750mm 若幹


（三）收卷機構

該機構采用左右軸雙軸收卷，設有壓臂平衡收卷內外壓力。傳動采用兩台磁粉電機獨立驅動，單軸張力任意可調。

收卷規格：幅度最大700mm，直徑φ600mm(或者420mm)

紙管夾緊方式：氣脹軸夾緊（可按客戶材料規格而定）

規格：氣脹軸 3in 2根

收卷軸壓力：差壓式氣動壓緊，壓力可通過氣動調壓閥任意調節

規格：壓臂 2副

氣缸 2條

張力控製：磁粉電機恒扭矩輸出

規格：電機控製器 2台

收卷執行：磁粉電機2台（規格100N.M） 單頭擺臂卸料(或者普通卸料)

（四）傳動機構

采用變頻器控製主電機運轉，升降速方便快捷，速度調節過度柔和、平穩。

驅動方式：通用變頻調節，交流電機驅動

規格：7.5KW交流電機

配套變頻器（變頻器為國內知名品牌，質量有保證）

（五）主要電器：

集中電櫃箱控製，美觀大方，操作方便。

操作電櫃1件

計長顯示器1件，實時線速度現實，記米自動停止功能（帶減速停止功能，記米基本無誤差）

光電糾偏控製儀1台

按鈕、接觸器、空氣開關等

主要參數
分切厚度	20g-120g/m2
原材料放卷最大直徑	1000mm
原材料收卷最大直徑	600mm
分切原材料最大寬度	650mm
收卷氣漲軸直徑	76mm
放卷氣漲軸直徑	76mm
速度	10-150m/min
電機功率	7.5kw
變頻器功率	11kw
